Геодезическая аэрофотосъемка и воздушное лазерное сканирование
Геодезическая аэрофотосъемка позволяет создать цифровой ортофотоплан (ОФП), каждая точка которого имеет точные координаты в требуемой системе (локальной, местной, географической).
Точность зависит от разрешения изображения, качества съёмки и ограничений GNSS оборудования.
По ОФП возможно определение координат, границ, протяженности по интересующим Вас объектам и многое другое. ОФП можно использовать в виде картографической основы.
Воздушное лазерное сканирование - технология, позволяющая определять пространственные координаты точек отражения лазерного луча от поверхностей объектов местности, в виде облака точек и получать высокоточные цифровые модели рельефа и местности.

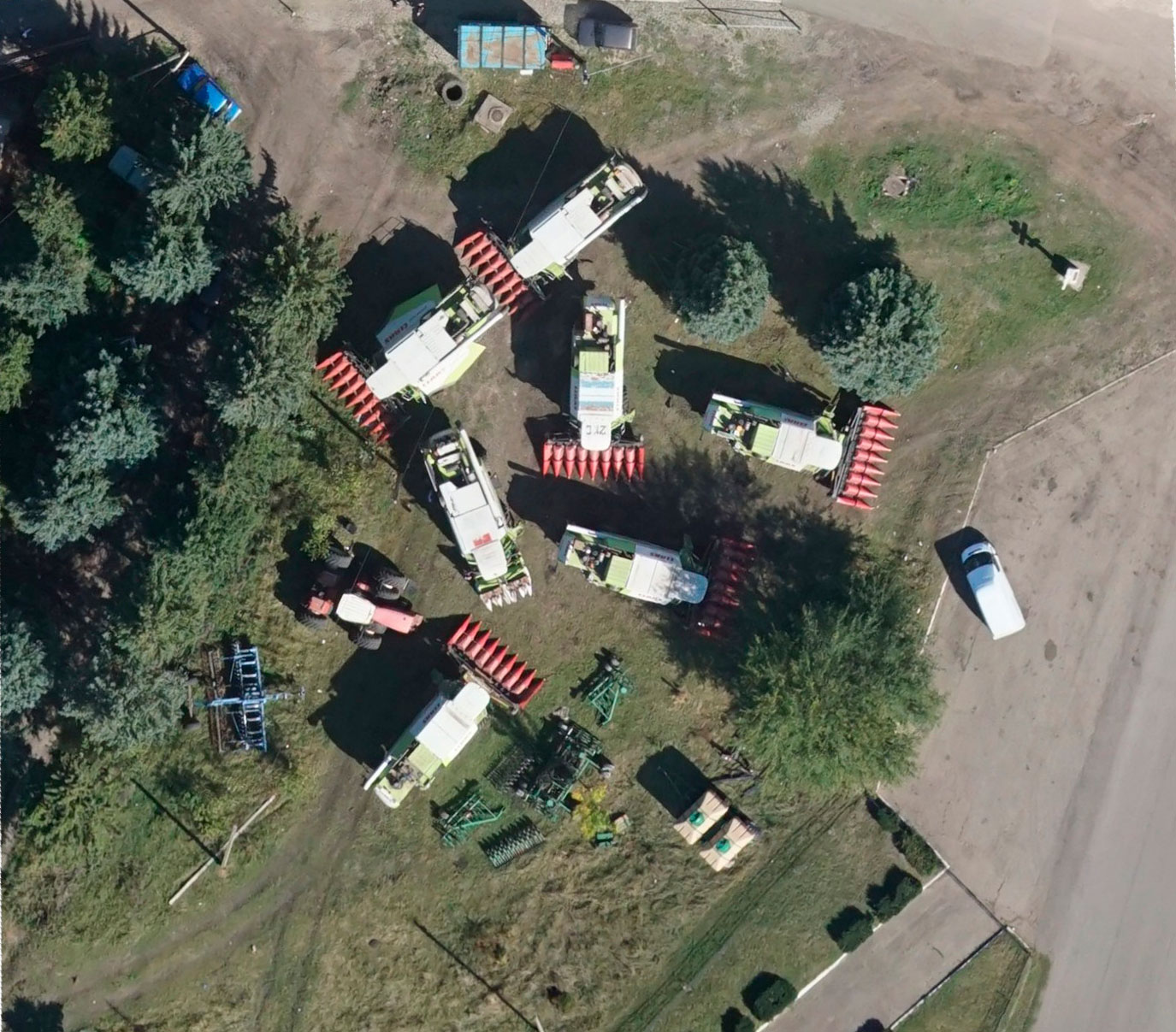

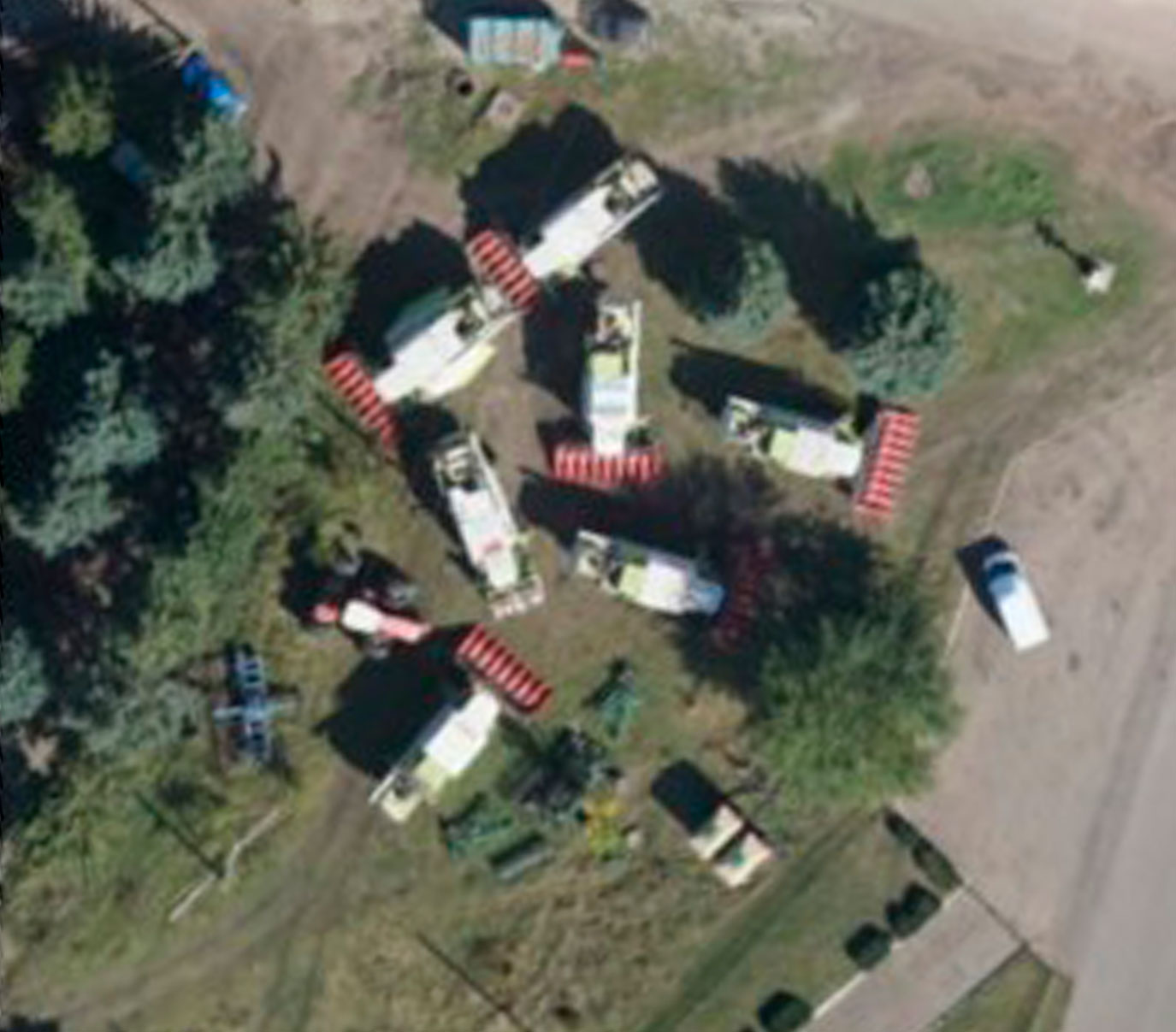

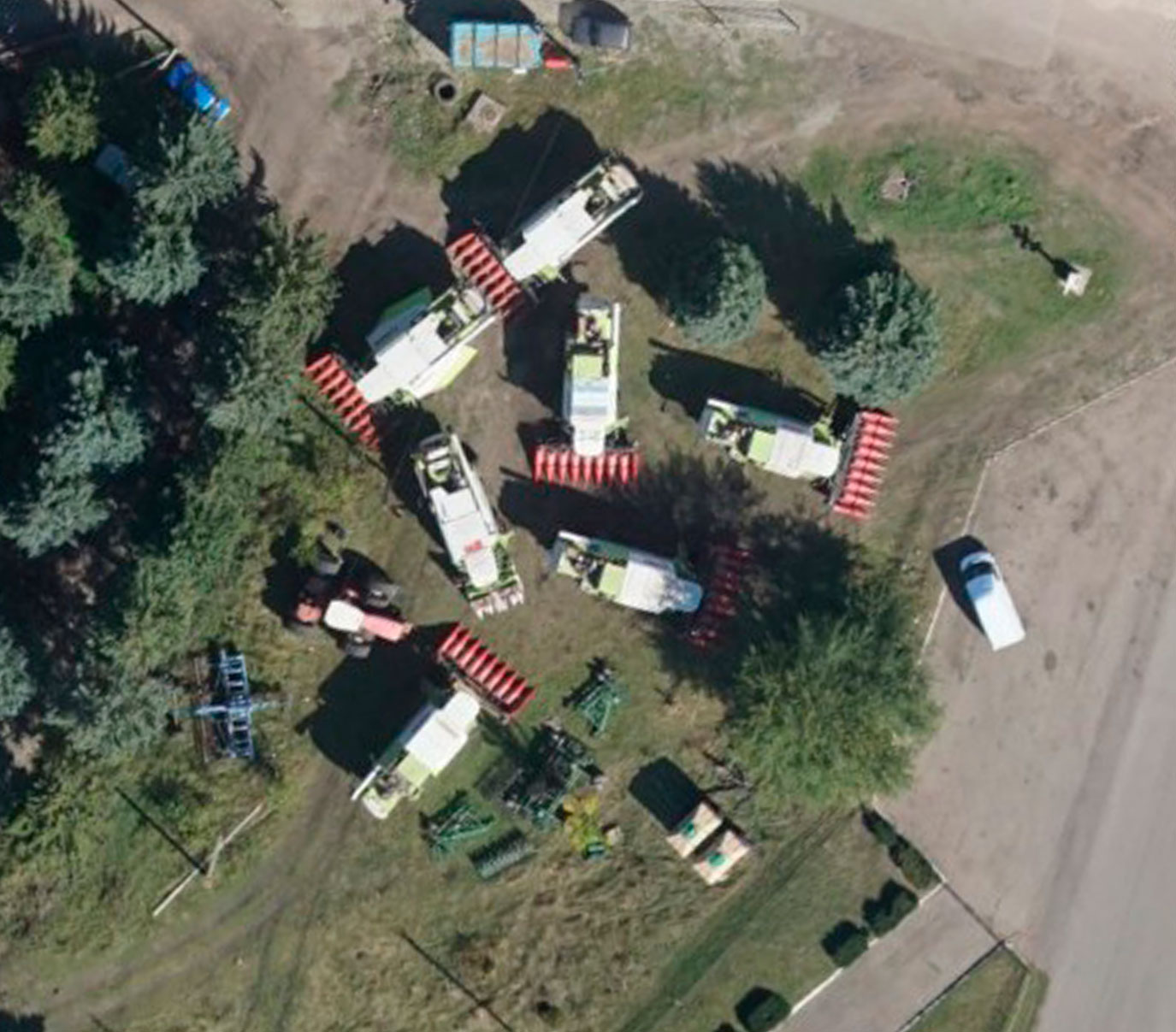

Примеры ортофотопланов с различным разрешением изображения
Скачать пример MapInfo
Производительность аэрофотосъемки и сроки выполнения работ
Для площадных объектов производительность съемки зависит от требуемого разрешения изображения и формы объекта (Таблица 1.).
Для линейных объектов производительность съемки зависит от формы объекта и ширины полосы съемки (Таблица 2.).
Производительность аэрофотосъемки зависит от типа используемого БВС и фотоаппаратуры.
Для выполнения АФС компания может использовать до 5 БВС одновременно, период обработки данных по 1 (одному) полету и построению ОФП составляет от 3 часов до 2 дней в зависимости от задачи.
Таблица 1. Площадной объект
| Размер изображения, см/пиксель | Масштаб | Площадь съёмки, га |
|---|---|---|
| 2,9 |
|
900 |
| 4,9 | 1:500 | 1500 |
| 5,9 |
|
1800 |
| 9,8 | 1:1000 |
3000 |
| 13,7 |
|
4500 |
| 19,5 | 1:2000 |
6500 |
| 29,3 | 1:5000 |
9000 |
Таблица 2. Линейный объект
| Масштаб | Ширина полосы съёмки, м | Протяжённость, км |
|---|---|---|
| 1:500 | 200 | 45 |
|
1:500 |
400 | 38 |
|
1:500 |
600 |
25 |
| 1:1000 | 500 | 38 |
|
1:1000 |
800 | 30 |
|
1:2000 |
1000 |
45 |
|
1:5000 |
2000 |
37 |
Сроки подготовки ортофотоплана:
1-3 рабочих дня на каждый полет БВС (2000-3000 снимков). Итоговые сроки зависят от типа объекта аэрофотосъемки, требований к варианту подготовки ОФП (1 или 2), разрешения изображения снимков.
